世界足球100大巨星,竞彩足球直播天天盈球,今晚中超足球比赛,nba中文意思是什么,德乙最新比分积分榜,nba防守一阵

水下不分散混凝土絮凝劑
一、基本組成及性能
YX-W水下不分散混凝土絮凝劑是由水溶性高分子聚合物、表面活性物質(zhì)等復(fù)合而成的粉末狀砼外加劑,具有很強(qiáng)的抗分散性和較好的流動性,實現(xiàn)水下混凝土的自流平、自密實,抑制水下施工時水泥和骨料分散,并且不污染施工水域。加入YX-W的水下砼,在水中落差0.3~0.5m時,其抗壓強(qiáng)度可達(dá)同樣配比時陸上混凝土強(qiáng)度的70%以上。

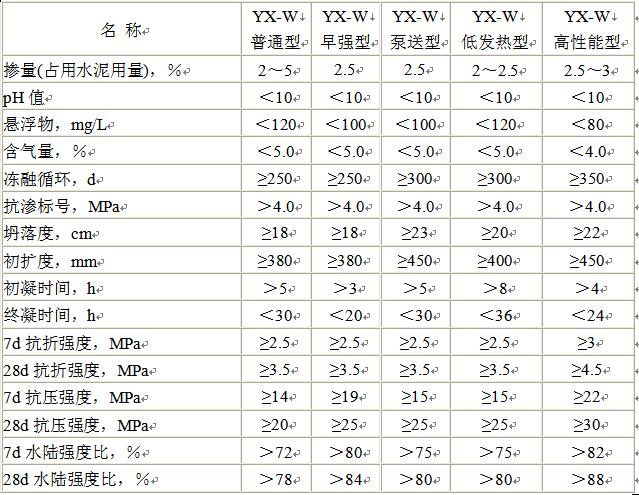

二、技術(shù)指標(biāo)


三、性能特點
YX-W水下不分散混凝土同常規(guī)水下混凝土相比較,大大地簡化了施工工藝,使混凝土水下施工陸地化,并在很大程度上降低了施工的風(fēng)險性,降低綜合成本20%以上,縮短工期約30%以上,并且該項技術(shù)還可使以往無法施工的水下薄壁、窄小和異型等特殊結(jié)構(gòu)得以實現(xiàn)。
1、YX-W混凝土具有優(yōu)良的水中抗分散性,在水中落下時不分散、不離析,水泥很少流失,不污染環(huán)境。
2、YX-W混凝土具有良好的流動性,水中澆注能自流平、自密實,無需水下震搗,簡化了水下施工工藝。
3、可根據(jù)水下工程的需要配制C15~C40水下不分散混凝土,以滿足不同施工性能的要求。
4、坍落度可達(dá)18~24cm,不泌水,不離析。
5、初凝5~40h,終凝10~50h,凝結(jié)時間可調(diào)。
6、抗?jié)B可達(dá)S20以上,抗蝕系數(shù)不小于0.85。
7、同其它外加劑有較好的匹配性,摻加引氣劑可配制D300抗凍融混凝土。
8、對鋼筋無銹蝕,不污染施工水域,經(jīng)衛(wèi)生部門檢驗,絮凝劑無毒害,可用于飲用水工程。

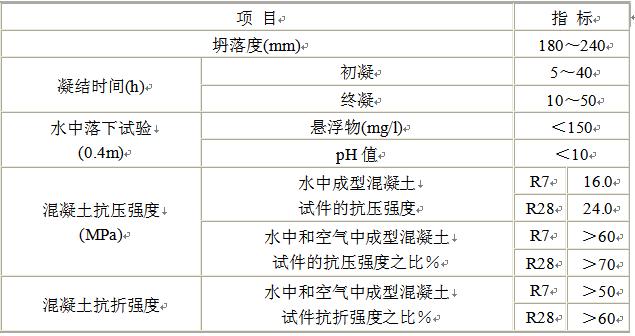

水下不分散混凝土質(zhì)量指標(biāo)


四、施工說明
1、適用范圍
適用于各種水下澆注的混凝土工程。
YX-W絮凝劑可用于沉井封底、圍堰、沉箱、拋石灌漿、水下連續(xù)墻澆注、水下基礎(chǔ)的找平、填充,RC板等水下大面積無施工縫工程,大口徑灌注樁、碼頭、大壩,水庫修補(bǔ),排水口防水沖擊補(bǔ)強(qiáng)底板、水下承臺、海堤護(hù)岸、護(hù)坡,封樁堵漏以及普通混凝土較難施工的水下工程。
YX-W水下混凝土不受水深、施工面、混凝土量的限制(已施工過最深37.8m,砼量從幾方到幾千方的各種水下工程。潮汐段混凝土施工時,也不受潮水的影響。
2、應(yīng)用領(lǐng)域


YX-W高性能型
適用于水下落差大、強(qiáng)度要求高。水流速度快等重要水下工程。注:根據(jù)不同水下施工情況,我公司還研制出YX-W復(fù)配型絮凝劑,它的特點是根據(jù)當(dāng)?shù)厮鹿こ痰膶嶋H情況,加以調(diào)整絮凝劑中各種單組分的用量;以滿足工程需要。
3、使用方法
(1)本品為固體粉劑,摻量1.0~3.0%(占水泥干粉重量),宜采用同摻法,與水泥、砂石同時加入強(qiáng)制式攪拌機(jī)。
(2)攪拌機(jī)應(yīng)采用強(qiáng)制式攪拌機(jī),攪拌時間一般為3min。若采用自落式攪拌機(jī),攪拌時間應(yīng)延長1倍。
(3)在采用導(dǎo)管、泵等傳統(tǒng)水下施工機(jī)具時,YX-W可采用1.5~2.0%的低摻量;在采用吊罐、溜槽等陸地施工設(shè)備,即混凝土在水中有落差時,直采剛2.0~3.0%的高摻量,其他情況可根據(jù)砼在水中,落差適量增減,一般推薦為2.0~2.5%。
(4)封樁宜采用2.0~3.0%的高摻量,樁身采用1.0~1.5%的低摻量可防止斷樁。
(5)本產(chǎn)品正常情況下凝結(jié)時間隨摻量增加而延長,若需要可配合調(diào)凝劑使用。
(6)優(yōu)先采用525#普硅水泥,無貨源時可采用425#普硅水泥代替,砼在水下有落差時水泥用量一般不應(yīng)低于380kg/m3。
(7)水下砼摻加摻合料時(礦渣或粉煤灰)泵送性能可得到明顯改善。
(8)混凝土配比宜采用中砂,推薦砂率38~43%,石子級配一般采用5~25mm范圍,最大粒徑不超過40mm。
(9)可采用導(dǎo)管、泵等水下施工機(jī)具連續(xù)施工,也可采用開口吊罐、溜槽、手推車等機(jī)具斷續(xù)供料施工。
(10)施工環(huán)境原則上要求靜水狀態(tài),砼落差小于0.5m。
