|
水泥發(fā)泡劑 |
一、 產(chǎn)品特點
·本產(chǎn)品為粉末狀,性能穩(wěn)定,易于儲存運輸。
·施工簡便,可在施工現(xiàn)場按一定比例摻入水泥砂漿中即可自然發(fā)泡,形成不定型現(xiàn)澆發(fā)泡體
·發(fā)泡速度快,發(fā)泡倍數(shù)高。無需專用攪拌機械及發(fā)泡設(shè)備,強度增長快,無需養(yǎng)護。
·可與基層、防水層、保護層、裝飾面層及供暖管線形成一體,一次澆注完成。
二、 主要用途
工業(yè)與民用建筑的隔熱、保溫現(xiàn)澆屋面層,保溫墻體,地面采暖層隔熱保溫現(xiàn)澆,各種設(shè)備、管道隔熱保溫填充層澆注。
三、 使用方法
· 發(fā)泡劑摻量為水泥量的10%~20%,摻量增大,發(fā)泡率增大。
· 稱取水泥發(fā)泡劑后,將發(fā)泡劑加入水泥和粉煤灰中,先干拌均勻,然后再加入潔凈水?dāng)嚢璩煽闪鲃拥南{,并立即進行澆灌即可。水泥發(fā)泡漿體澆灌時應(yīng)根據(jù)實際發(fā)泡預(yù)計厚度來調(diào)整漿體初始厚度。當(dāng)發(fā)泡厚度難以控制時,也可分次澆注,但必須待前次澆注的漿體具有足夠強度時方可再行澆注。漿體可操作時間10-20分鐘,漿體開始發(fā)泡時應(yīng)停止?jié)补嗷蚰▔赫移讲僮鳌?
· 參考配比:水泥/粉煤灰/發(fā)泡劑/水=100/100/10~20/50。
· 其中水泥應(yīng)選用P.O32.5普通硅酸鹽水泥。`粉煤灰也可用爐渣、膨脹珍珠巖、聚苯顆粒、陶粒等輕質(zhì)材料代替。也可采用純水泥漿發(fā)泡。
四、 簡單試驗

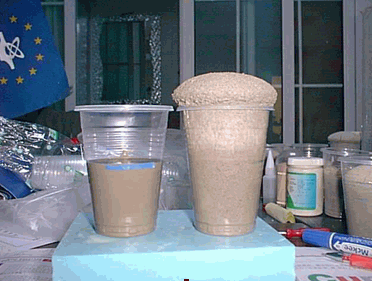

稱取水泥100克,發(fā)泡劑15克,倒入塑料水杯中,用木棍拌勻后再倒入約50克水,快速攪拌成稀漿(可流成線狀),并將漿體初始高度畫好標(biāo)記。約10~20分鐘(與氣溫高低有關(guān))后,水泥漿體將自動發(fā)泡,約半小時后發(fā)泡體基本穩(wěn)定,可直觀其發(fā)泡效果,并可測驗出發(fā)泡倍率。(參見下圖)
|
|
