|
|
| 高性能聚合物復合防水涂料 |
一、產(chǎn)品概況
高性能聚合物防水涂料是由液料和粉料組成的雙組份涂料，液料主要采用性能優(yōu)異的有機合成高分子改性乳液，粉料則為無機水硬性材料、納米級礦物粉及外加劑等組成的復合無機材料。在施工現(xiàn)場將兩種組份攪拌混合成漿狀使用,形成涂膜后具有共混改性材料的顯著優(yōu)勢,是一種既具有合成高分子材料的韌性和延伸性,又具有無機水硬性材料的耐久性等一系列優(yōu)點的新型防水材料,在各類防水工程中受到廣泛歡迎。
二、產(chǎn)品特點
1、可在多種材質(zhì)的基材上直接施工，特別能在潮濕無明水但能自然干燥的基面上施工，粘結(jié)牢固。
2、涂層具有彈性、強度高、耐水性、不透水性、高粘結(jié)性、耐候性、耐久性等優(yōu)異性能。
3、產(chǎn)品為水性涂料，無毒、不燃不爆，不損害人體健康，不污染環(huán)境，施工簡便，工期短。
4、加顏料后可制成彩色涂料，具有裝飾效果。
5、可耐140℃高溫，尤其適用于道路、橋梁防水工程。

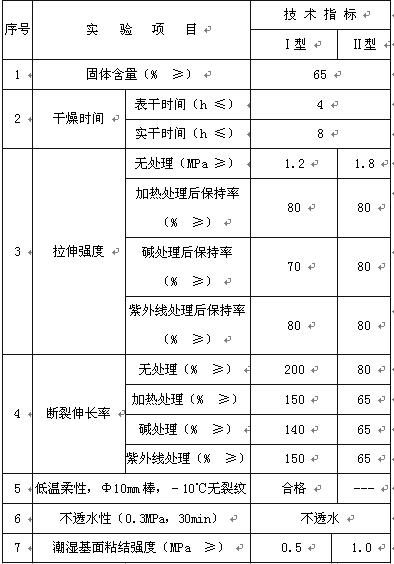

三、 性能指標
四、 適用范圍
聚合物水泥基防水涂料Ⅰ型產(chǎn)品延伸率高(200%以上)，主要用于各種屋面、墻面、糧倉等防水工程；Ⅱ型產(chǎn)品拉伸強度高(1.8MPa以上)，耐水性好，主要用于地下工程、隧道工程及道橋、涵洞、水池、游泳池、廁浴間、水利水電等防水工程，也可與我司的丙烯酸酯防水涂料配套使用作為底涂料。
五、 使用方法
產(chǎn)品按用途和技術(shù)性能分為I型（延伸率≥150％）、II型（延伸率≥60％）。
配比(質(zhì)量比)：Ⅰ型液料∶粉料=100∶125
Ⅱ型液料∶粉料=100∶150
涂料施工時，首先必須將液料加以攪拌后再和粉料混合均勻。在施工現(xiàn)場先將液料傾入攪拌桶中，在手提式攪拌器不斷攪拌下將粉料徐徐加入，至少攪拌5分鐘，徹底混合均勻，使呈無團塊漿狀(用60-80目尼龍網(wǎng)過濾后使用效果更佳)。
采用滾涂、刷涂、刮涂或高壓噴涂等方法進行施工。前一層干后涂刷后一涂層，直到達到要求厚度。涂層胎布可采用聚酯無紡布或表面處理過的中堿玻纖布等。
六、 注意事項
1、 液料開桶后應攪拌均勻再使用，未用完的液料須將桶蓋蓋緊，防止水分蒸發(fā)。
2、 粉料使用前應檢查是否結(jié)塊或過期,未用完的粉料必須將口袋捆緊置于干燥室內(nèi)，以防吸潮和淋雨。
3、 液料、粉料的均勻混合物夏天應在3小時內(nèi)用完(20℃以上)，冬天可適當延長，但不超過6小時。已變得粘稠的液和粉料的混合物不得加水攪拌后再用。
4、 每次涂刷層厚度不超過0.8mm。
5、 施工后應立即用水清洗施工機具。
6、 5℃以下，不宜施工；不宜在0℃以下貯存。
七、 單位用量
每1mm厚涂層的理論耗料量為1.5-2kg/m2
八、 包裝規(guī)格
液料：內(nèi)襯塑料袋圓纖維桶包裝，30公斤/桶。
粉料：多層紙塑復合袋包裝，30公斤/袋。
|
|
